각종설비현황

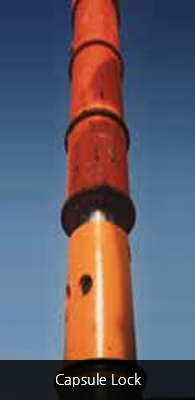

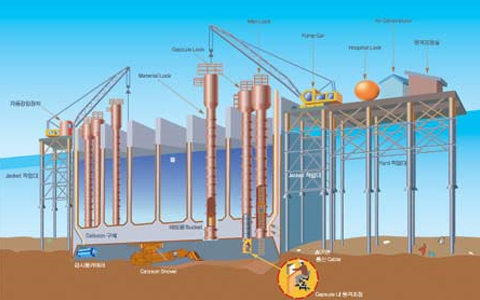

Preumatic Caisson에서의 의장(艤裝)이란 Air Lock, Shaft, 거푸집, 거푸집 지보공, 비계 등 Caisson에 장착할 설비 등의 준비를 말한다. Caisson의 주요 설비에는 토사반출 및 장비 투입을 위한 materialLock, 대기압 상태로 함내 확인 및 조정을 위한 Capsule Lock, 작업원의 이동을 위한(작업원이Caisson작업실에 들어갈 때는 Man-Lock에서 가압을 하며 작업후 나올 때도 여기서 충분한 감압을 실시한다.)

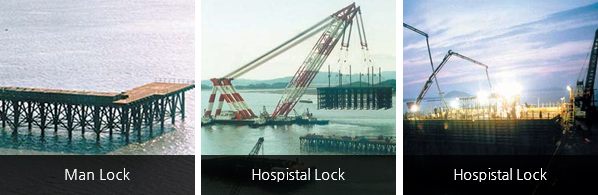

Man-Lock등의 의장설비로 구성되어 있으며 재압설비로 응급조치를 위한 Hospital Lock이 있다.

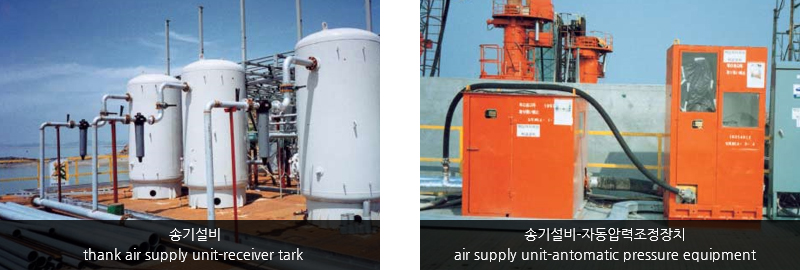

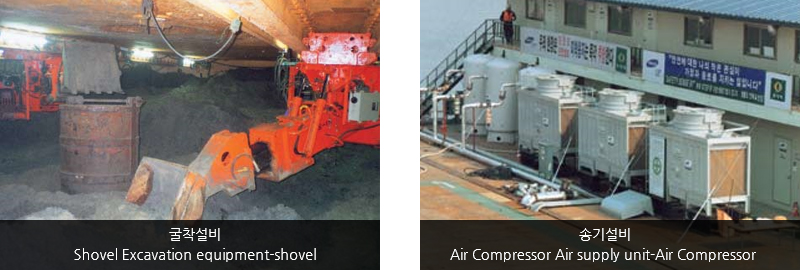

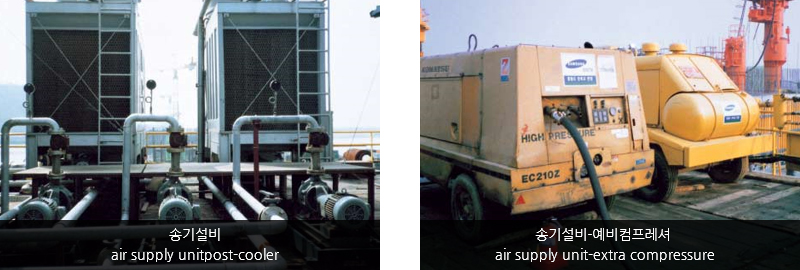

그 외의 설비로는 조명설비, 전력 공급을 위한 전력설비, 작업실내에 압축공기를 불어 넣어 주는 송기설비, 굴착된 토사를 밖으로 배출해 주는 배토설비와 급배수설비, 하중수설비, 안전 및 통신설비 등으로 구성되어 있다.

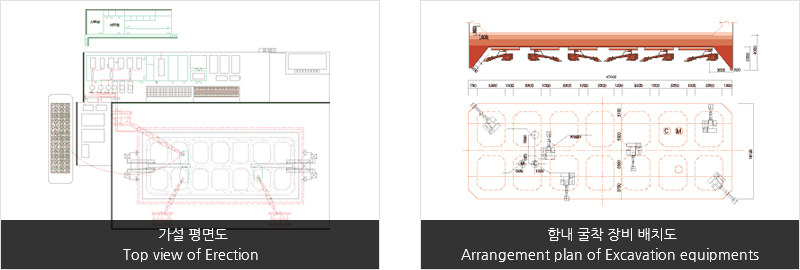

여기서 전력설비, 송기설비 등의 설치는 E1은 Yard 작업대에 인접해서 Jacket작업대를 설치하여 그 위에 가설비를 배치한다. W1의 경우는 현장의 토질조건및 공정으로 인해 Yard 작업대 설치가 곤란하기 때문에 SEP-Barge를 사용해 그 위에 설비를 배치하였다.
각 Special Shaft 및 필요 본수의 Shaft는 육상 제작하여 강각 Caisson운반 전에 Yard에서 의장하고 각 Lock은 Caisson예항후 굴착전에 하며 침하마다 순차적으로 Shaft의 이음내기를 한다.
또한 Blow Pile, 전선 및 계측 Cable등은 Caisson의 침하에 맞춰 이음내기하거나 송출한다.

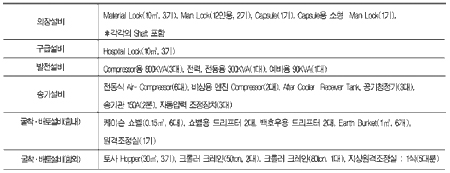

기초설비현황
무인굴착시스템

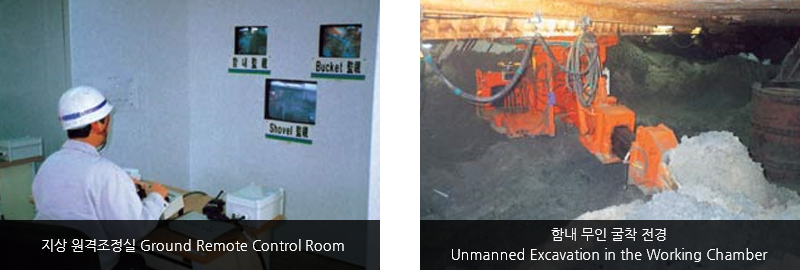

무인굴착 시스템은 대기압력 하의 캡슐 속에서 실제 함내를 보면서 조정하는 방법과 지상레 설치된 원격조정실에서 모니터를 보면서 조정하는 2가지 방법이 있다.

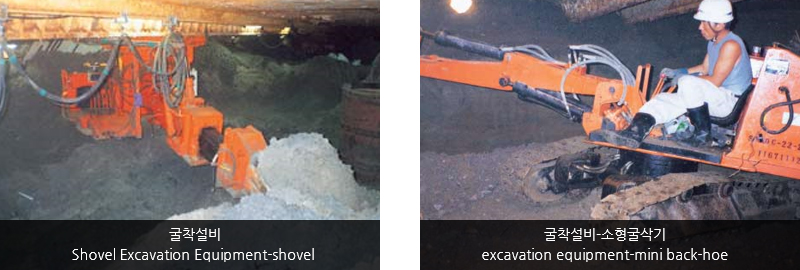

지상원격 조정실에서는 케이슨굴착시나 침하 중 발생할 수 있는 잠함병을 방지하기 위하여 함내에 설치된 굴착기를 조작하여 잠함병 발생을 억제하고,이외에도 케이슨의 부등침하를 방지하기 위해 경사 및 조위의 변화에 능동적으로 대처할수 있도록 계측을 실시한다.
경암굴착에는 발파를 병행하므로 발파 후 확인이 가능하도록 캡슐을 설치하고,그외 5기를 지상 원격조정으로 굴착하였다.
그러나 배토작업의 효율을 높이고 공기단축을 위하여 일부 유인 굴착도 함께 병행 하였다
