개요

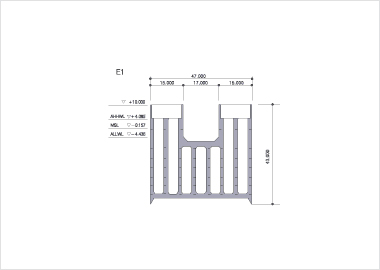

주탑기초 단면 Cross section of Tower Foundation
뉴매틱케이슨 공법이란 2.0m높이의 작업공간이 확보된 강제케이슨을 기초 해저면에 압축기를 불어 넣어 내부의 물을 제거한 다음 인력 또는 기계에 의해 지반의 토사 및 암반을 굴착, 배출해 나가면서 소정의 지지기반까지 케이슨을 침하시키는 공법이다. 좁은해역,깊은해성퇴적층,빠른 유속,큰 조수간만의 차가 있는 지역에서 뉴메틱케이슨 기초의 장점은 다음과 같다.
- 대규모 선단이 필요치 않아 좁은 해역에서의 공사관리가 용이
- 퇴적층의 대규모 해상 준설이 필요치 않아 환경오염 최소화 가능
- 케이슨 작업실 내의 굴착 작업으로 외부의 해상,기상조건에 무관
- 시공중 지지력 확인이 가능하여 굴착심도의 조절이 가능
- 유.무인 병행 굴착작업으로 잠함병 발생 위험 제거
Caisson의 규모
| 구분 | 규격(m) | 중량(톤) | 지지깊이(m) | 설피지반고(m) | 설계지반고(m) | 유효근입장(m) |
|---|---|---|---|---|---|---|
| W1 | 47x18x42.5 | 34.348 | EL(-)32.5 | EL(-)18.0 | EL(-)25.0 | 7.5m |
| E1 | 47x18x43.0 | 34.963 | EL(-)33.0 | EL(-)14.0 | EL(-)26.0 | 7.0m |
