주탑

개요

영종대교의 주탑은 전통기와집의 처마모양의 3차원 자정식 케이블을 구현하기 위해 두개의 주케이블이 탑정에서 모이도록 다이아몬드 형식으로 설계하였으며 교량의 사하중 강도 (W=54t/m)를 고려하여 고강재(SWS570)의 최대 판 두께 t=50mm를 사용하였다.

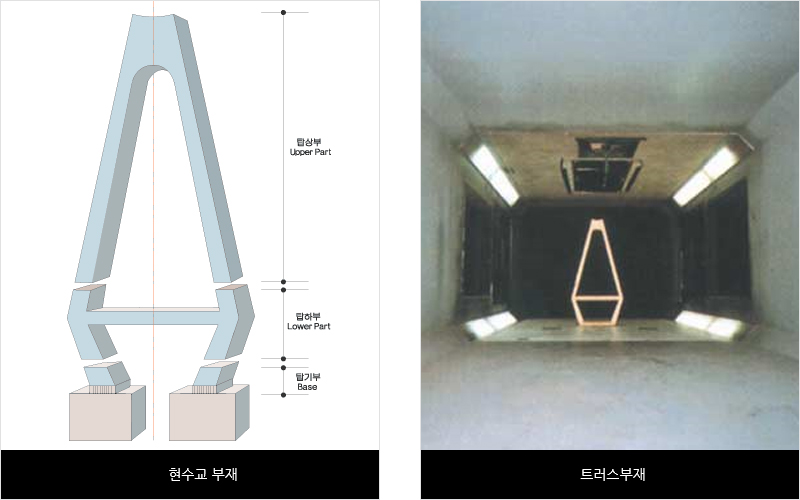

또한 주탑의 정밀도는 탑저판의 수평도가 1/10,000, 탑주연직도가 1/5,000으로 엄격한 시방기준을 채택하였다. 주탑의 제작 구분은 가설을 고려하여 탑기부, 탑하부, 탑상부로 구분하여 3개의 대블록으로 분할하여 제작하였으며 각 블록간의 이음은 현장 여건을 고려하여 고장력볼트이음으로 체결할 수 있도록 제작하였다.

주탑개요

구분 높이 총중량 수량 시공방법 가설일
탑기부 4.3m 766톤 4 800ton F/C '98. 11. 7 ~ 11. 8
탑하부 28.3m 1,846톤 2 3000ton F/C '98. 12. 24 ~ 12. 26
탑상부 74.6m 2,367톤 2 3000ton F/C '98. 3. 25 ~ 4. 6

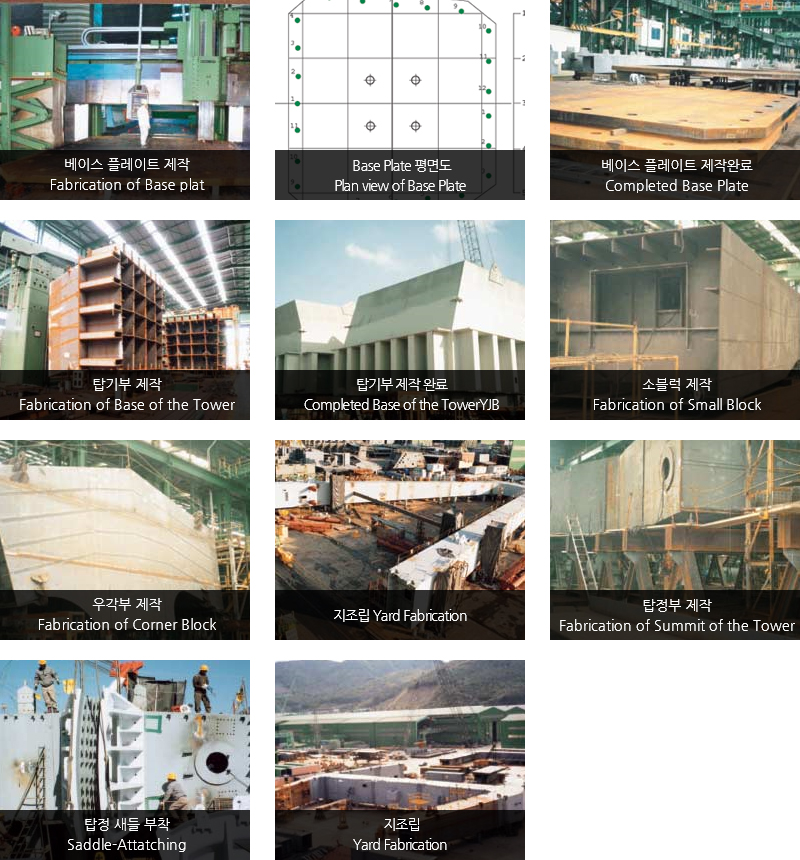

제작

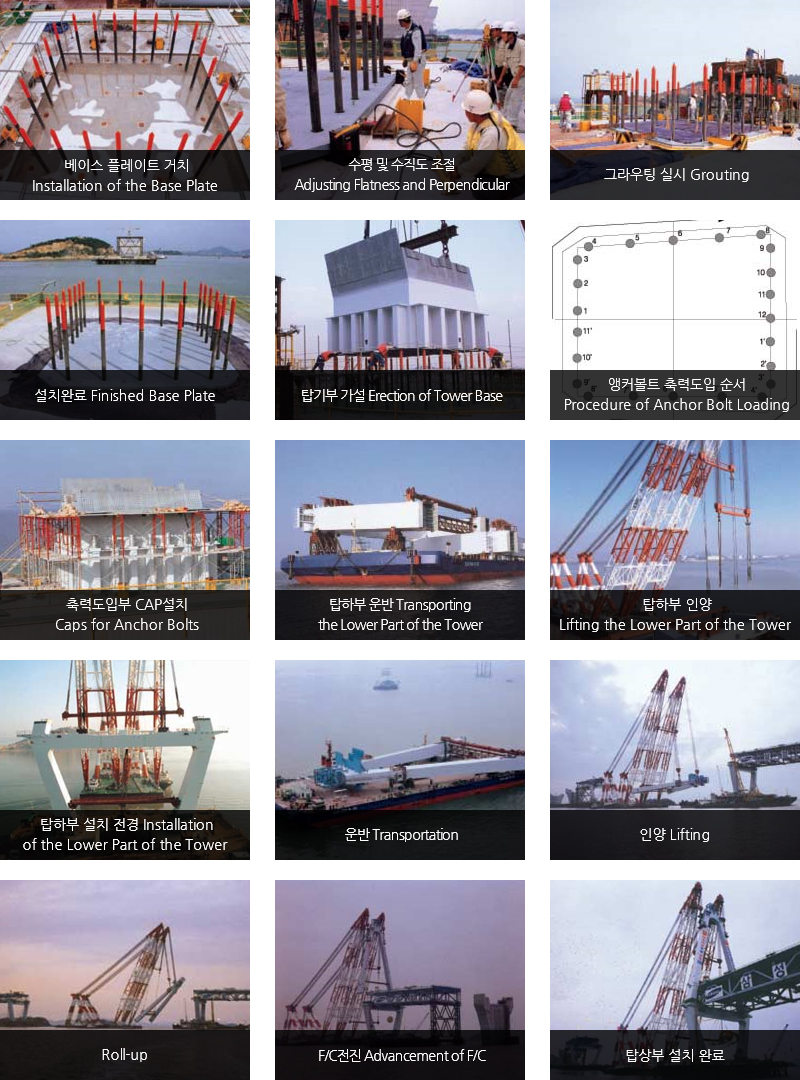

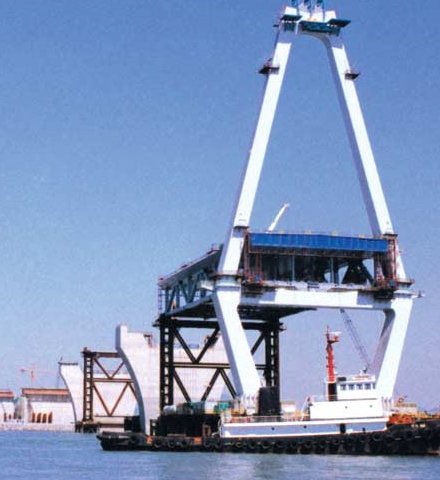

운반,가설

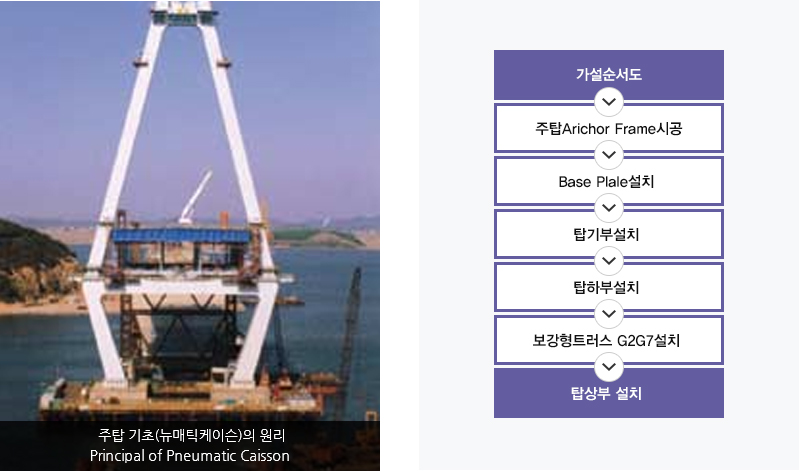

탑기부, 탑하부, 탑상부로 구성된 주탑의 가설은 우선 하부공에서 시공 완료된 주탑 Anchor Frame에 주탑의 하중을 기초에 균등하게 전달하고 주탑 연직도(1/10,000)를 좌우하게될 Base Plate를 설치한 후 현장에서 800톤 해상크레인 및 3000톤 해상크레인을 이용하여 차례로 가설하였다
