동태관측설비

동태관측설비

영종대교 구간의 현수교와 Balanced Arch Truss Type인 방화대교의 계측 모니터링시스템은 주요 부재에 설치된 가속도계, 지진계, 변형율계, 풍향풍속계, 레이져처짐계 등 각종 센서(현수교 393개, 방화대교 129개)를 통하여 교량의 정.동적 구조응답을 실시간으로 계측, 분석함으로써 사용수명 동안 교량의 사용성 및 안전성을 확보하며, 교량의 위험요소를 사전에 발견하고 분석하여 적절한 대책을 수립함으로써 교량의 수명연장 및 유지관리 비용의 효율성을 높이는데 크게 기여한다.

교량계측모니터링 시스템(BHMS:Bridge Health Monitering System)은 타 체계인 교량 유지관리시스템(BMS)및 교통관리시스템(FTMS)과 통합 연계되어 태풍이나 지진과 같은 갑작스런 외부조건에 대하여 경보시스템을 작동함으로써 교량을 통과하는 차량의 안전을 충분히 확보할 수 있다.

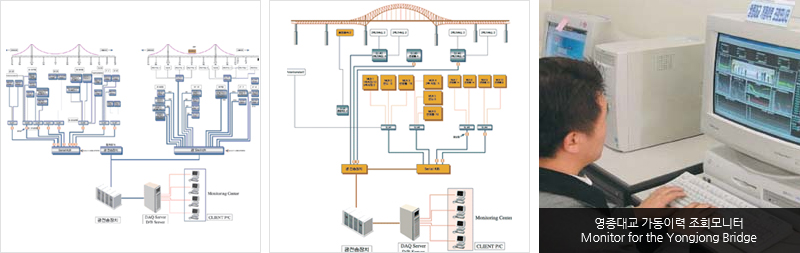

계측모니터링 시스템 구성

측정센서 영종 영종 영종 측정항목 비고
풍향풍속계 4 2 6 바람 데이타로거
현수교
(정)8/(동)16
방화대교
(정)2/(동)4
총대수
(정)10/(동)20
지진계 3 - 3 지진
온도계 45 12 57 온도
레이저변위계 5 - 5 처짐
신축이음계 4 4 8 신축이음량
경사계 10 17 27 경사
2축가속도계 12 8 20 동특성
변형률계 258 86 344 응력
1축가속도계 12 - 12 행어장력
응력계 32 - 32 앵커볼트축력
2축가속도계 8 - 8 주탑진동
393 129 522
