케이블 정착부 시험

케이블 정착부 시험

자정식 현수교인 영종대교는 주케이블 정착부가 상부구조인 보강형트러스내에 위치하므로 매우 큰 집중하중이 한정된 공간에 작용하게되어 설계시 계산에 의한 안전성 여부가 실물 제작 상태에서도 발휘되는지를 확인하기 위해 정착부 1개소를 실물제작하여 시험을 실시하였다.

1개소당 600톤의 압축력을 받는 정착부는 앵커프레임 선단부를 제직하여 정착부 압축시험을 실시하였고 개소당 150톤의 인장력을 받는 앵커볼트는(SNB24-5, H80×2,100(L)) 인장력 테스트를 실시하여 변위 및 인장강도, 연신율 등을 측정하였다.

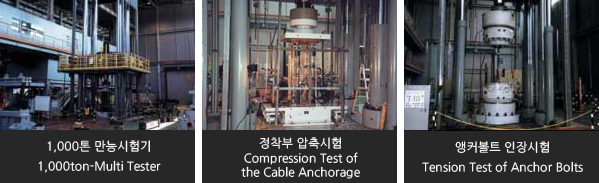

정착부 압축시험

단위하중(톤) 기준 결과 비고
응력 (㎏/㎠) 변위(mm)
수직 수평
600 설계하중 957 1.68 0 항복응력(3,300㎏/㎠)
1,000 시험최대하중 1,535 2.85 0.43

앵커볼트 인장시험

구분 재질 시험결과 비고
항복강도 7,296㎏/㎡ 330톤 피단강도 306톤
인장강도 8,367㎏/㎡ 390톤
