탑정새들 및 앵커스판 모형시험
영종대교는 3차원 케이블의 특징으로 인해 탑정 Saddle이 12.5932˚경사져 있어 케이블의 편쏠림 및 소선의 각꺽임이 예상되었고 특히 Hanger인입시 케이블의 횡이동(2차원→3차원)으로 소선의 아연도금 손상이 예상되었다.

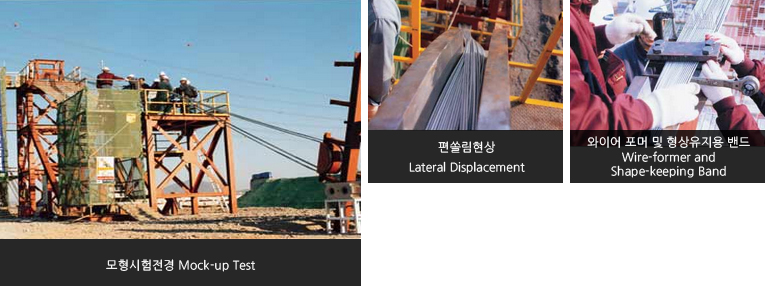

이러한 문제점의 정확한 이해와 작업자들의 훈련을 위해 실물크기의 모형시험체를 제작하여 시험을 실시하였으며, 시험결과 소선의 편쏠림 현상은 예측보다 크게 발생하며 인력만으로 소선정렬이 불가능하여 피아노선을 이용한 Wire Former 및 고정용 Clamp를 제작하여 위의 문제점을 해소하였고, 소선의 각꺽임은 그다지 크지 않아 소선의 손상은 발생치 않았으며 또한 Hanger인입으로 인한 소선의 아연도금 손상도 발생치 않았다.
| 구분 | 소선편쏠림 | 대책 |
|---|---|---|
| 탑정새들 모형시험 | 발생 |
|
| 앵커스판 모형시험 | 발생 |
|
